Centrales Termoélectricas



CENTRALES TERMOELÉCTRICAS
¿Qué es una termoeléctrica?
Las centrales termoeléctricas son centrales que utilizan el calor que desprende la combustión de un combustible fósil para convertir el agua en vapor de agua. Las centrales termoeléctricas pueden funcionar con tres clases de combustible diferente: gas, fuel y carbón. En el caso de este último es necesario triturarlo antes de usarlo para facilitar su combustión.

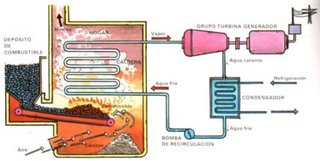

El combustible se introduce en la caldera con la misión de desprender calor suficiente para calentar los tubos con agua.
Esta agua se convierte en vapor y tras eliminar su humedad y aumentar su temperatura en el calentador, se introduce en la turbina generando energía cinética que el alternador transforma en eléctrica. Esta energía tras pasar por los transformadores que elevan su tensión a un valor adecuado para su transporte, llegará al parque de distribución y por las líneas de transporte a los centros consumidores.
Se denominan centrales termoeléctricas clásicas o convencionales aquellas centrales que producen energía eléctrica a partir de la combustión de carbón, fuel-óil o gas en una caldera diseñada al efecto. El apelativo de "clásicas" o "convencionales" sirve para diferenciarlas de otros tipos de centrales termoeléctricas (nucleares y solares, por ejemplo), las cuales generan electricidad a partir de un ciclo termodinámico, pero mediante fuentes energéticas distintas de los combustibles fósiles empleados en la producción de energía eléctrica desde hace décadas y, sobre todo, con tecnologías diferentes y mucho mas recientes que las de las centrales termoeléctricas clásicas.
Independientemente de cuál sea el combustible fósil que utilicen (fuel-oil, carbón o gas), el esquema de funcionamiento de todas las centrales termoeléctricas clásicas es prácticamente el mismo. Las únicas diferencias consisten en el distinto tratamiento previo que sufre el combustible antes de ser inyectado en la caldera y en el diseño de los quemadores de la misma, que varían según sea el tipo de combustible empleado.
Una central termoeléctrica clásica posee, dentro del propio recinto de la planta, sistemas de almacenamiento del combustible que utiliza (parque de carbón, depósitos de fuel-oil) para asegurar que se dispone permanentemente de una adecuada cantidad de éste. Si se trata de una central termoeléctrica de carbón (hulla, antracita, lignito, etc.) es previamente triturado en molinos pulverizadores hasta quedar convertido en un polvo muy fino para facilitar su combustión. De los molinos es enviado a la caldera de la central mediante chorro de aire precalentado.
Si es una central termoeléctrica de fuel-oil, éste es precalentado para que fluidifique, siendo inyectado posteriormente en quemadores adecuados a este tipo de combustible.
Si es una central termoeléctrica de gas los quemadores están asimismo concebidos especialmente para quemar dicho combustible. Hay, por último, centrales termoeléctricas clásicas cuyo diseño les permite quemar indistintamente combustibles fósiles diferentes (carbón o gas, carbón o fuel-oil, etc.). Reciben el nombre de centrales termoeléctricas mixtas.
Una vez en la caldera, los quemadores provocan la combustión del carbón, fuel-oil o gas, generando energía calorífica. Esta convierte a su vez, en vapor a alta temperatura el agua que circula por una extensa red formada por miles de tubos que tapizan las paredes de la caldera. Este vapor entre a gran presión en la turbina de la central, la cual consta de tres cuerpos -de alta, media y baja presión, respectivamente- unidos por un mismo eje.
En el primer cuerpo (alta presión) hay centenares de alabes o paletas de pequeño tamaño. El cuerpo a media presión posee asimismo centenares de alabes pero de mayor tamaño que los anteriores. El de baja presión, por último, tiene alabes aún más grandes que los precedentes. El objetivo de esta triple disposición es aprovechar al máximo la fuerza del vapor, ya que este va perdiendo presión progresivamente, por lo cual los alabes de la turbina se hacen de mayor tamaño cuando se pasa de un cuerpo a otro de la misma., Hay que advertir, por otro lado, que este vapor, antes de entrar en la turbina, ha de ser cuidadosamente deshumidificado. En caso contrario, las pequeñísimas gotas de agua en suspensión que transportaría serían lanzadas a gran velocidad contra los alabes, actuando como si fueran proyectiles y erosionando las paletas hasta dejarlas inservibles.
El vapor de agua a presión, por lo tanto, hace girar los alabes de la turbina generando energía mecánica. A su vez, el eje que une a los tres cuerpos de la turbina (de alta, media y baja presión) hace girar al mismo tiempo a un alternador unido a ella, produciendo así energía eléctrica. Esta es vertida a la red de transporte a alta tensión mediante la acción de un transformador.
Por su parte, el vapor -debilitada ya su presión- es enviado a unos condensadores. Allí es enfriado y convertido de nuevo en agua. Esta es conducida otra vez a los tubos que tapizan las paredes de la caldera, con lo cual el ciclo productivo puede volver a iniciarse.
Dentro de la caldera se produce el vapor que acciona los alabes de los cuerpos de las turbinas de alta presión, media presión y baja presión, haciendo girar el rotor de la turbina que se mueve solidariamente con el rotor del generador, donde se produce energía eléctrica, la cual es transportada mediante líneas de transporta a alta tensión a los centros de consumo.
Después de accionar las turbinas, el vapor pasa a la fase líquida en el condensador. El agua obtenida por la condensación del vapor se somete a diversas etapas de calentamiento y se inyecta de nuevo en la caldera en las condiciones de presión y temperatura más adecuadas para obtener el máximo rendimiento del ciclo.
El sistema de agua de circulación que refrigera el condensador puede operarse en circuito cerrado, trasladando el calor extraído del condensador a la atmósfera mediante torres de refrigeración, o descargando dicho calor directamente al mar o al río.
Para minimizar los efectos de la combustión de carbón sobre el medio ambiente, la central posee una chimenea de gran altura -las hay de más de 300 metros-, que dispersa los contaminantes en las capas altas de la atmósfera, y precipitadores que retienen buena parte de los mismos en el interior de la propia central.

Nuevas Tecnologías
Se están llevando a cabo investigaciones para obtener un mejor aprovechamiento del carbón, como son la gasificación del carbón "in situ" o la aplicación de máquinas hidráulicas de arranque de mineral y de avance continuo, que permiten la explotación de yacimientos de poco espesor o de yacimientos en los que el mineral se encuentra demasiado disperso o mezclado.
El primero de los sistemas mencionados consiste en inyectar oxígeno en el yacimiento, de modo que se provoca la combustión del carbón y se produce un gas aprovechable para la producción de energía eléctrica mediante centrales instaladas en bocamina.
El segundo, en lanzar potentes chorros de agua contra las vetas del mineral, lo que da lugar a barros de carbón, los cuales son evacuados fuera de la mina por medios de tuberías.
Otras nuevas tecnologías que están siendo objeto de investigación pretenden mejorar el rendimiento de las centrales termoeléctricas de carbón, actualmente situado entre el 30 y el 40%. Destaca entre ellas la combustión del carbón en lecho fluidificado, que -según determinadas estimaciones- permitiría obtener rendimientos de hasta el 50%, disminuyendo al mismo tiempo la emisión de anhídrido sulfuroso. Consiste en quemar carbón en un lecho de partículas inertes (de caliza, por ejemplo), a través del cual se hace pasar una corriente de aire. Esta soporta el peso de las partículas y las mantiene en suspensión, de modo que da la impresión de que se trata de un líquido en ebullición.
Otras investigaciones, por último, intentan facilitar la sustitución del fuel-oil en las centrales termoeléctricas para contribuir a reducir la dependencia respecto del petróleo. Cabe citar en este sentido proyectos que pretenden conseguir una adecuada combustión de mezclas de carbón y fuel (coal-oil mixture: COM) o de carbón y agua (CAM) en las centrales termoeléctricas equipadas para consumir fuel-oil.

Centrales termoeléctricas y el medio ambiente
Para evitar que el funcionamiento de las centrales termoeléctricas clásicas pueda dañar el entorno natural, estas plantas llevan incorporados una serie de sistemas y elementos que afectan a la estructura de las instalaciones, como es el caso de las torres de refrigeración.
La incidencia de este tipo de centrales sobre el medio ambiente se produce por la emisión de residuos a la atmósfera (procedentes de la combustión del combustible) y por vía térmica, (calentamiento de las aguas de los ríos por utilización de estas aguas para la refrigeración en circuito-abierto).
Por lo que se refiere al primero de los aspectos citados, esa clase de contaminación ambiental es prácticamente despreciable en el caso de las centrales termoeléctricas de gas y escasa en el caso de las de fuel-oil, pero exige, sin embargo, la adopción de importantes medidas en las de carbón. La combustión del carbón, en efecto, provoca la emisión al medio ambiente de partículas y ácidos de azufre. Para impedir que estas emisiones puedan perjudicar al entorno de la planta, dichas centrales poseen chimeneas de gran altura -se están construyendo chimeneas de más de 300 metros- que dispersan dichas partículas en la atmósfera, minimizando su influencia. Además, poseen filtros electrostáticos o precipitadores que retienen buena parte de las partículas volátiles en el interior de la central. Por lo que se refiere a las centrales de fuel-oil, su emisión de partículas sólidas es muy inferior, y puede ser considerada insignificante. Sólo cabe tener en cuente la emisión de hollines ácidos -neutralizados mediante la adición de neutralizantes de la acidez- y la de óxidos de azufre -minimizada por medio de diversos sistemas de purificación.
En cuanto a la contaminación térmica, ésta es combatida especialmente a través de la instalación de torres de refrigeración. Como se señalaba anteriormente, el agua que utiliza la central, tras ser convertida en vapor y empleada para hacer girar la turbina, es enfriada en unos condensadores para volver posteriormente a los conductos de la caldera. Para efectuar la operación de refrigeración, se emplean las aguas de algún río próximo o del mar, a las cuales se transmite el calor incorporado por el agua de la central que pasa por los condensadores. Si el caudal del río es pequeño, y a fin de evitar la contaminación térmica, las centrales termoeléctricas utilizan sistemas de refrigeración en circuito cerrado mediante torres de refrigeración.
En este sistema, el agua caliente que proviene de los condensadores entra en la torre de refrigeración a una altura determinada. Se produce en la torre un tiro natural ascendente de aire frío de manera continua. El agua, al entrar en la torre, cae por su propio peso y se encuentra en su caída con una serie de rejillas dispuestas de modo que la pulverizan y la convierten
en una lluvia muy fina. Las gotas de agua, al encontrar en su caída la corriente de aire frío que asciende por la torre, pierden su calor. Por último, el agua así enfriada vuelve a los condensadores por medio de un circuito cerrado y se continua el proceso productivo sin daño alguno para el ambiente.
Cabe mencionar, por último, que diversos países -entre ellos España- están desarrollando proyectos de investigación que permiten aprovechar las partículas retenidas en los precipitadores y los efluentes térmicos de estas centrales de manera positiva. Así, se estudia la posibilidad de emplear cenizas volantes, producidas por la combustión del carbón, como material de construcción o para la recuperación del aluminio en forma de alúmina. Y se utilizan los efluentes térmicos de estas plantas para convertir en zonas cultivables extensiones de terrenos que antes no lo eran, o para la cría de determinadas especies marinas, cuya reproducción se ve favorecida gracias al aumento de la temperatura de las aguas en las que se desarrollan.

Ventajas de la central termoeléctrica:
Una central termoeléctrica clásica posee, dentro del propio recinto de la planta, sistemas de almacenamiento del combustible que utiliza para asegurar que se dispone permanentemente de una adecuada cantidad de éste.

Muchas de las centrales termoeléctricas están diseñadas para permitir quemar indistintamente combustibles fósiles diferentes (carbón o gas, carbón o fuel-oil, etc.).

El sistema de agua de circulación que refrigera el condensador puede operarse en circuito cerrado, trasladando el calor extraído del condensador a la atmósfera mediante torres de refrigeración, o descargando dicho calor directamente al mar o al río.

Para minimizar los efector de la combustión de carbón sobre el medio ambiente, la central posee una chimenea de gran altura -las hay de más de 300 metros-, que dispersa los contaminantes en las capas altas de la atmósfera, y precipitadores que retienen buena parte de los mismos en el interior de la propia central.

Para evitar que el funcionamiento de las centrales termoeléctricas clásicas pueda dañar el entorno natural, estas plantas llevan incorporados una serie de sistemas y elementos que afectan a la estructura de las instalaciones, como es el caso de las torres de refrigeración.

Para impedir que estas emisiones puedan perjudicar al entorno de la planta, dichas centrales poseen chimeneas de gran altura -se están construyendo chimeneas de más de 300 metros- que dispersan dichas partículas en la atmósfera, minimizando su influencia

Desventaja de las centrales termoeléctricas:
La incidencia de este tipo de centrales sobre el medio ambiente se produce por la emisión de residuos a la atmósfera (procedentes de la combustión del combustible) y por vía térmica, (calentamiento de las aguas de los ríos por utilización de estas aguas para la refrigeración en circuito abierto).

La combustión del carbón provoca la emisión al medio ambiente de partículas y ácidos de azufre.

Las centrales termoeléctricas son las más perjudiciales para el medio ambiente, por eso gozan de un gran sistema de seguridad. Su potencia eléctrica es la mayor, pero una fuga radioactiva de un solo reactor puede tener consecuencias devastadoras para los de seres vivos a varios kilómetros a la redonda.
